| 加工定制：否 | 品牌：鸿阀 | 型号：HFaD941X-16P |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：DN15-DN300mm |
| 适用介质：水、 蒸汽、 各种高腐蚀化学介质、 弱酸碱介质、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：双向 | 驱动方式：气动 | 零部件及配件：执行器 |
| 形态：球式 | 类型(通道位置)：直通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：DN50 |

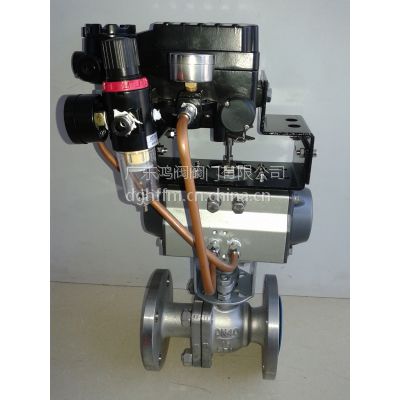

气动法兰球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀***直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。
公称通径DN(mm) | DN15～DN400 |
公称压力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 | -40～+180℃ -40～+350℃ |
泄漏量 | 0 符合ANSIB16.104 5级标准 |
球体转角 | 90° |
阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 | 聚四氟乙烯(常温)、***PPL(高温) |
防爆级组 | dⅡBT4(d2c4)(可供普通型、防爆型二种规格) |
固有可调比 R | 100:1 |
技术规范
设计依据 | GB标准 | |
设计标准 | GB/12237 | |
结构长度 | 法兰 连接 | GB/12221 |
连接法兰尺寸 | GB/9113、JB/T79 | |
试验和检验 | JB/T9002 | |
※注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造 主要零件材质表
※注：系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。
主要外形及连接法兰尺寸
公称通径 | 外形尺寸 | 连接法兰尺寸 | 执行器型号 | ||||||||
L | L1 | 12 | H | D | D1 | D2 | C | f | n-φd | ||
15 | 130 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | GTD52/GTE65 |
20 | 130 | 140/178 | 62/75 | 191/197 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | GTD52/GTE65 |
25 | 140 | 140/214 | 62/91 | 193/227 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | GTD52/GTE80 |
32 | 165 | 164/214 | 75/91 | 212/240 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | GTD65/GTE80 |
40 | 165 | 164/246 | 75/101 | 217/255 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | GTD65/GTE90 |
50 | 203 | 190/295 | 91/112 | 260/286 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | GTD80/GTE1OO |
65 | 222 | 210/295 | 101/112 | 293/309 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | GTD90/GTE1OO |
80 | 241 | 247/395 | 112/139 | 323/349 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | GTD1OO/GTE125 |
100 | 305 | 276/478 | 127/176 | 382/438 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | GTD115/GTE160 |
125 | 356 | 348/562 | 159/206 | 468/534 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | GTD140/GTE190 |
150 | 394 | 378/724 | 176/228 | 510/582 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | GTD160/GTE210 |
200 | 457 | 524/928 | 228/275 | 655/702 | 340 | 295 | 266 | 24 | 3 | 12-φ22 | GTD21O/GTE255 |
※注：系列球阀结构长度及连接法兰尺寸可根据 JB/T79标准或用户要求设计制造。
※注：数据 ×××，×××分别是气动执行器双作用式/单作用式(弹簧复位)。
※注：根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同。相关尺寸随之变化。
