| 加工定制：否 | 品牌：鸿阀 | 型号：D971X-16P |
| 结构形式：垂直板式 | 材质：不锈钢 | 连接形式：对夹 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电子 |
| 零部件及配件：执行器 | 用途：调节 | 类型(通道位置)：直通式 |
| 口径：DN40~600 | 公称通径：DN40~600 | 安装尺寸：DN50~DN400 |
| 规格：DN50 |
| ||||||
|

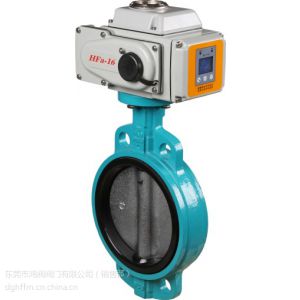

污水处理.造纸厂.化工厂.电力.空调未端设备.环保设备.水处理.食品.冶金.楼宇自控。电动蝶阀是由蝶阀与HF系列执行机构配套，输入控制信号（4~20mA或1~5VDC）及单相电源即可控制运转，电动蝶阀具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，电动蝶阀特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
一、阀体
公称通径：50－400mm
公称压力：PN1.0，1.6，2.5MPa
连接形式:对夹式连接
材 料：HT200 ZG25I ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 衬四氟
介质温度：常温型：-20?C～+200?C 散热型：-40?C～+450?C
通径 | Ｌ | L１ | L2 | B | B１ | B2 | H1 | H2 | D1 | D2 | D |
50 | 162 | 71.5 | 40 | 145 | 83.5 | 42.6 | 70 | 297 | 92 | 125 | 18 |
65 | 162 | 71.5 | 40 | 145 | 83.5 | 45.6 | 76 | 310 | 106 | 145 | 18 |
80 | 190 | 82 | 40 | 163 | 75 | 45.6 | 89 | 331 | 122 | 160 | 18 |
100 | 190 | 82 | 40 | 163 | 75 | 51.6 | 104 | 348 | 150 | 180 | 18 |
125 | 268 | 117 | 40 | 211 | 92.5 | 55.6 | 120 | 428 | 177 | 210 | 18 |
150 | 268 | 117 | 40 | 211 | 92.5 | 55.6 | 132 | 447 | 204 | 240 | 23 |
200 | 268 | 117 | 40 | 211 | 92.5 | 59.6 | 167 | 481 | 260 | 295 | 23 |
250 | 268 | 117 | 40 | 211 | 92.5 | 67.6 | 202 | 520 | 314 | 350/355 | 23/26 |
300 | 268 | 117 | 40 | 211 | 92.5 | 77.6 | 239 | 548 | 370 | 400/410 | 23/26 |
350 | 268 | 117 | 40 | 211 | 92.5 | 79 | 265 | 583 | 422 | 460/470 | 23/26 |
400 | 268 | 117 | 40 | 211 | 92.5 | 105 | 297 | 615 | 473 | 515/525 | 26/30 |
450 | 268 | 117 | 40 | 250 | 119 | 112 | 331 | 819 | 526 | 565/585 | 26/30 |
500 | 268 | 117 | 40 | 250 | 119 | 129 | 361 | 847 | 577 | 620/650 | 26/33 |
