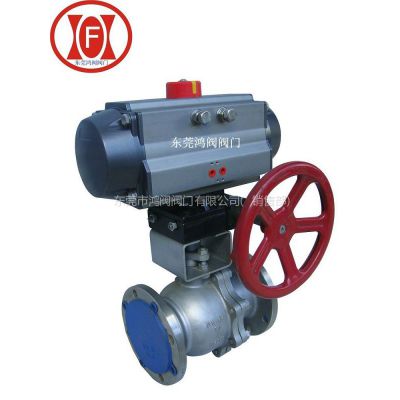

| 加工定制：否 | 品牌：鸿阀 | 型号：HFaQ641X |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：DN15-DN300mm |
| 密封形式：软密封型 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 形态：球式 |
| 零部件及配件：执行器 | 类型(通道位置)：直通式 | 适用介质：水，各类酸碱盐 |
| 用途：调节 | 规格：DN25 |
技术规范
设计依据 | GB标准 | |
主要外形及连接法兰尺寸
公称通径 | 外形尺寸 | 连接法兰尺寸 | 执行器型号 | ||||||||
L | L1 | 12 | H | D | D1 | D2 | C | f | n-φd | ||
15 | 130 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-φ14 | GTD52/GTE65 |
20 | 130 | 140/178 | 62/75 | 191/197 | 105 | 75 | 56 | 16 | 2 | 4-φ14 | GTD52/GTE65 |
25 | 140 | 140/214 | 62/91 | 193/227 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | GTD52/GTE80 |
32 | 165 | 164/214 | 75/91 | 212/240 | 140 | 100 | 76 | 18 | 3 | 4-φ18 | GTD65/GTE80 |
40 | 165 | 164/246 | 75/101 | 217/255 | 150 | 110 | 84 | 18 | 3 | 4-φ18 | GTD65/GTE90 |
50 | 203 | 190/295 | 91/112 | 260/286 | 165 | 125 | 99 | 20 | 3 | 4-φ18 | GTD80/GTE1OO |
65 | 222 | 210/295 | 101/112 | 293/309 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | GTD90/GTE1OO |
80 | 241 | 247/395 | 112/139 | 323/349 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | GTD1OO/GTE125 |
100 | 305 | 276/478 | 127/176 | 382/438 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | GTD115/GTE160 |
125 | 356 | 348/562 | 159/206 | 468/534 | 250 | 210 | 184 | 22 | 3 | 8-φ18 | GTD140/GTE190 |
150 | 394 | 378/724 | 176/228 | 510/582 | 285 | 240 | 211 | 24 | 3 | 8-φ22 | GTD160/GTE210 |
200 | 457 | 524/928 | 228/275 | 655/702 | 340 | 295 | 266 | 24 | 3 | 12-φ22 | GTD21O/GTE255 |
